Использование смесительных узлов и арматуры отопления в монтаже бытовых котельных

Помимо котлов отопления владельцы частных домов или объектов сталкиваются с проблемой качественного монтажа систем отопления, которые должны быть разработаны в соответствии с существующим ассортиментом. Нужно отметить, что в Украине производится качественная арматура отопления и водоснабжения, которая более выгодна по сравнению с приведенными в качестве примера монтажа насосными группами. Именно об этом пойдет речь на примере ассортимента компании «Gulfstream» из Днепра.

Буферные емкости – часть арматуры отопления

Одной из рекомендуемых тепловых схем подключения твердотопливных котлов ФОКУС является решение с буферной емкостью. Внешне этот блок представляет собой бак с патрубками по количеству подключений. Буферная емкость может быть реализована, как тепло- и гидроаккумулятор, а также быть укомплектована теплообменниками и нагревателями.

Буферные емкости
Буферные емкости

Особенностью буферной емкости без теплообменника является теплосбережение горячей воды отопительного контура. Такие емкости имеют в своей полости дополнительные элементы. Устройство работает как послойный накопитель. Сначала проявляет свои функции как тепловая батарея, которая разъединяет процессы выработки и поглощения тепловой энергии. Такой принцип функционально дополняет работу гелиоустановок и котлогенераторов, тепловая энергия которых должна быть сохранена. Арматура отопления помогает добиться нужной функциональности системы отопления.

Гидрострелки для котлов малой мощности

Компания производит недорогие и качественные гидрострелки для котлов с мощностью до 30 кВт. Гидравлический разделитель используется для многоконтурного коллекторного монтажа.

Смесительные узлы и другая арматура отопления - Firebox - Твердотопливные пеллетные котлы, пеллетные горелки, промышленные Смесительные узлы и другая арматура отопления - Firebox - Твердотопливные пеллетные котлы, пеллетные горелки, промышленные

Распределительные и радиаторные коллекторы

Коллекторы с функцией распределения используются для раздачи теплоносителя потребителям – высокотемпературным и низкотемпературным контурам. Модели отличаются по способу монтажа. Некоторые распределительные коллекторы функционально сочетают функции коллектора с гидравлическим разделителем. Коллекторы с функцией гидрострелки специалисты часто устанавливают в отопительные контуры, при этом снижается стоимость монтажа.

Нужно отличать распределительные и радиаторные коллекторы, использующиеся для разводки тепловых контуров. С помощью такой арматуры отопления обеспечивается компактная лучевая разводка радиаторов.

Арматура отопления: группа радиаторного отопления с лучевой разводкой
Группа радиаторного отопления с лучевой разводкой

Насосные группы

Насосные группы, предлагаемые компанией, рассчитаны на устройство контуров отопления с принудительной циркуляцией. Ассортимент включает группу с терморегуляцией контура и без датчика температуры.

Арматура отопления в сборе: распределительный коллектор с функцией гидрострелки с термосмесительными насосными группами
Арматура отопления в сборе: распределительный коллектор с функцией гидрострелки с термосмесительными насосными группами с регуляцией температуры контура и без нее.

Коллекторы теплого пола

Этот вид коллекторов отличается от традиционных радиаторных. Прежде всего, они помогают подключать низкотемпературный контур с автономной циркуляцией к высокотемпературным системам отопления. Коллекторы этого типа поставляются с насосом, терморегулятором и датчиком температуры.

Альтернативой смесителям считаются латунные коллекторы с расходомерами и терморегуляторами. Для монтажа контуров теплого пола могут использоваться смесительные коллекторные группы с насосом, обеспечивающие также автономную циркуляцию в контуре.

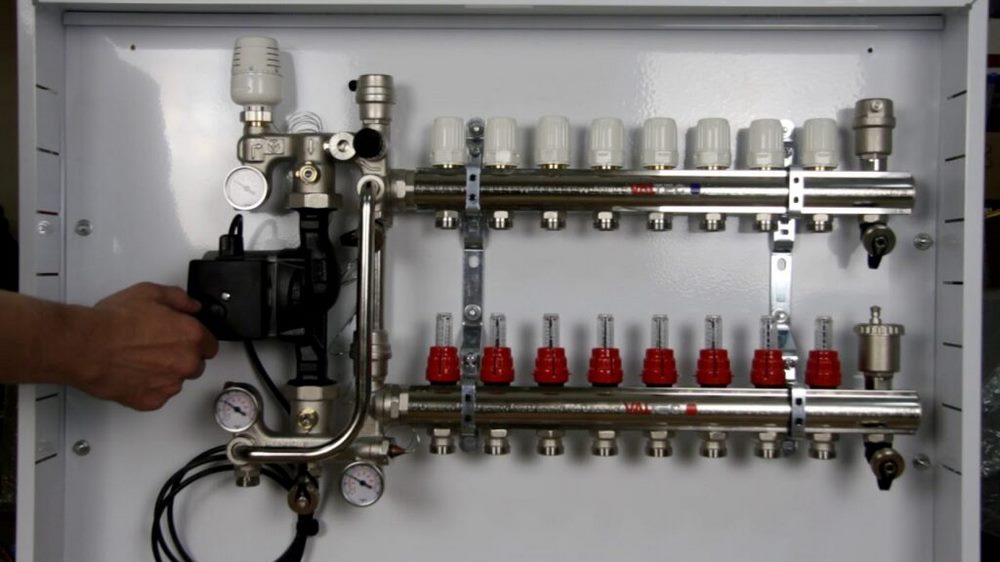

Коллекторы теплого пола с насосной группой и регуляцией
Коллекторы теплого пола с насосной группой и регуляцией

Альтернативные решения

Производители постоянно работают над тем, чтобы предложить покупателям проработанные технологические решения. Например, что касается перехода теплоносителя между высокотемпературным и низкотемпературным контуром с понижением температуры. Некоторые компании предлагают специальную насосную группу, в которой «обратка» с радиаторов подается в отопительные контуры «теплых» полов. Такое решение вполне отвечает температурным требованиям, поэтому прежде, чем сделать покупку, рекомендуем заказать проект.

Арматура отопления: коллектор теплого пола на обратке системы отопления
Арматура отопления: коллектор теплого пола на обратке системы отопления

Что еще влияет на проект системы отопления?

На организацию системы отопления существенно влияет не только доступная арматура и арматурные группы, примеры которых мы приводили в наших публикациях. Если твердотопливные котлы ФОКУС с горелками поставляются в полном комплекте, готовом к подключению, то владельцу дома или объекта придется приложить усилия, чтобы грамотно сделать обвязку котельной. Нужно определиться с доступной арматурой отопления, ее ценовой категорией и видом.

На проектное решение существенно будет оказывать влияние автоматизация. При использовании всех устройств линейки Plum EcoMAX возникает необходимость внесения изменений в контур отопления. По этим причинам настоятельно рекомендуем заказать проект отопления и реализовать его под эгидой опытного мастера.

С этой целью можно дать несколько советов:

  • решение по монтажу котельной специалисты реализуют в духе современных требований с учетом многоконтурной разводки;
  • даже при условии, что котел в системе будет один, целесообразно его подключать через буферную емкость или гидрострелку. Это не только более безопасно, но и позволит перейти в жилых помещениях на полипропиленовую и пластиковую трубу;
  • корректная гидравлическая разводка позволит расширять функции котельной по мере возможности. Не забудьте учесть при покупке коллекторных групп перспективное развитие своей котельной. Это можно сделать с минимальными дополнительными затратами;
  • перед монтажом нужно хорошо разобраться в применяемых технологиях и выбрать изделия, соответствующие техническим требованиям.

При соблюдении этих рекомендаций, приобретая качественную арматуру отопления, при развертывании котельной гарантирована ее бесперебойная работа с желаемым уровнем автоматизации.
