Подробный обзор твердотопливных котлов ФОКУС

Котел для пеллетной горелки

Обзор твердотопливных котлов Фокус со встроенной дверцей для пеллетной горелки

В сентябре 2020 года впервые производителем были показаны специалистам и покупателям твердотопливные котлы ФОКУС, адаптированные под установку пеллетной горелки. Ранее производственная компания уже имела опыт выпуска отопительного оборудования и предлагала пеллетные горелки ФОКУС мощностью от 17 до 900 кВт. Оборудование могло устанавливаться на имеющиеся напольные котлы бытового, полупромышленного и промышленного типа без внесения конструктивных изменений. Предлагаем вам обзор твердотопливных котлов ФОКУС, который поможет раскрыть особенности нового отопительного оборудования.

Твердотопливный котел FOCUS 65
Твердотопливный котел FOCUS 65

Установка пеллетной горелки, как известно, производится в дверцу котла. При покупке производитель адаптирует ее под габаритные размеры горелки. Новые твердотопливные котлы ФОКУС и в комплекте с оборудованием (горелка плюс бункер подачи гранулы) пеллетные котлы рассчитаны на эксплуатацию с использованием высокозольной агропеллеты. Как известно, зарубежные котлы предусматривают использование только сертифицированной топливной гранулы, менее доступной на украинском рынке.

Твердотопливный котел с пеллетной горелкой для украинской зольной пеллеты

Производственной компанией ФОКУС была произведена доработка архитектуры твердотопливного котла и создано принципиально новое решение. Прежде всего, подходящее для работы с высокозольной агропеллетой, причем можно использовать любую доступную гранулу из отходов подсолнечника, соломы, мебельной стружки, жмыха риса и кукурузного шрота. Котел представляет собой трехкамерный отопительный агрегат с максимальным размером зольника и специальным гибридным теплообменником.

Изначально пластинчатый теплообменный контур улавливает твердые частицы золы. Жаротрубный теплообменник максимально доступен для быстрой чистки, но и осаждение золы сокращено за счет поддержки завершенного процесса горения.

Старт на украинскую зольную пеллету

Известно, что покупатели, которые ранее приобрели пеллетные котлы зарубежного производства, столкнулись с необходимостью закупки сертифицированной гранулы. Топливная пеллета должна соответствовать EN Plus A-1 и EN Plus A-2 с соблюдением пределов зольности 0,5-0,7% (теплоотдача сертифицированных пеллет 18-23 МДж/кг). Поэтому обзор твердотопливных котлов ФОКУС направлен на то, чтобы, прежде всего, показать возможности работы оборудования с доступной пеллетой.

При этом существовала потребность в котельном оборудовании, которое предусматривает использовании не только пеллетного топлива из древесины, но широкодоступной лузги подсолнечника с зольностью 3-5% (21 МДж/кг) и других менее дорогих пеллет. Они производятся из лигнина, торфа, макулатуры, агроотходов зольность которых может находиться в диапазоне 3-15%. Причем многие хозяйства закупают оборудование для самостоятельного гранулирования пеллет, получая гранулы без сертификата, но пригодные для обеспечения собственной котельной.

Пеллетный котел Роботоп для агропеллеты
Еще один пеллетный котел для пеллеты из лузги подсолнечника: Роботоп Эко 300 кВт с приставкой “Агро”. Другие котлы для сжигания доступно гранулы использоваться не могут.

Оборудование для всех видов пеллет за рубежом выпускают единичные компании. Это связано с отсутствием спроса в странах ЕС, где выполнение стандартов является обязательным для потребителей.

Гранулятор пеллет
Гранулятор пеллет

Эко-котлы для зольной пеллеты

Низкая зольность пеллет позволяет сжигать топливо с высокой теплоотдачей, но незначительными выбросами угарного газа и СО2 в атмосферу. Но эти проблемы производитель решил технологически, путем полного сжигания продуктов сгорания. Для этих целей применяется технология объемного горения в факельных горелках и пиролизный дожиг газов, что также сокращает объем оседающей золы на стенках котельного оборудования.

Пеллетный котел FOCUS 65
Пеллетный котел FOCUS 65. Это эко-котел ФОКУС специально разработан производителем для всех видов пеллет и рассчитан на минимизацию зольного остатка. FOCUS 65 имеет завершенный процесс сгорания и характеризуется минимальными выбросами.



Пеллетные котлы ФОКУС после монтажа котельной
Пеллетные котлы ФОКУС после монтажа котельной

Фактически твердотопливные котлы ФОКУС с адаптированой дверцей под пеллетную горелку представляют собой новый тип экологически-чистого пеллетного оборудования, обеспечивающего низкие выбросы в атмосферу угарного газа. Это реализовано с помощью специфических термодинамических процессов и условий горения в камере котла, поддерживаемых микроконтроллером ecoMAX860P1-UA TOUCH.

Микроконтроллер котла с сенсорным экраном во время работы
Микроконтроллер котла с сенсорным экраном во время работы

Микроконтроллер также обеспечивает управление внешним оборудованием котельной и экономичное отопление с оптимальным расходом топлива в осенне-весенний и зимний период. Фактически речь идет о развертывании пеллетной котельной, не только поддерживающей работу котла с пеллетной горелкой, но и работу всей системы обогрева с климат-контролем.

Комплектация пеллетных котельных

На сегодняшний день компания выпускает все необходимое оборудование, которое позволит покупателю развернуть пеллетную котельную для теплообеспечения частного дома, офиса, производства или торговой точки:

  • твердотопливные котлы ФОКУС для пеллетных горелок мощностью 25-500 кВт;
  • пеллетные горелки ФОКУС 17-900 кВт, пригодные для установку в другие котлы без конструктивных изменений;
  • бункеры для пеллет разным объемом с автоподачей (пневматической и шнековой).

При профессионально выполненной обвязке, корректной функционально настройки ecoMAX860P1-UA TOUCH можно получить полностью автоматическую котельную с минимальными выбросами СО2 и работающую на всех видах пеллетного топлива, а также на брикетах, дровах, угле при необходимости резервного отопления.

Для перехода на обычное твердое топливо достаточно отключить пеллетную горелку, открыть дверцу и использовать в дальнейшее работе дверцу для обычной загрузки котла. Направление открывания дверц можно изменять с помощью набора ключей.

Как работают новые украинские эко-котлы ФОКУС на пеллетах

Любое горение представляет собой горение пиролизного газа, выделяемого при нагревании углеродного топлива. Конструкция котлов ФОКУС предусматривает установку пеллетной горелки. Отопительное оборудование может работать с пеллетой с автоматизацией подачи гранулы из сборного бункера для пеллет, также доступного в продаже. Производитель разработал котлы ФОКУС как устройства с завершенным процессом сжигания топлива, продуктом которого является объемный горячий воздух.

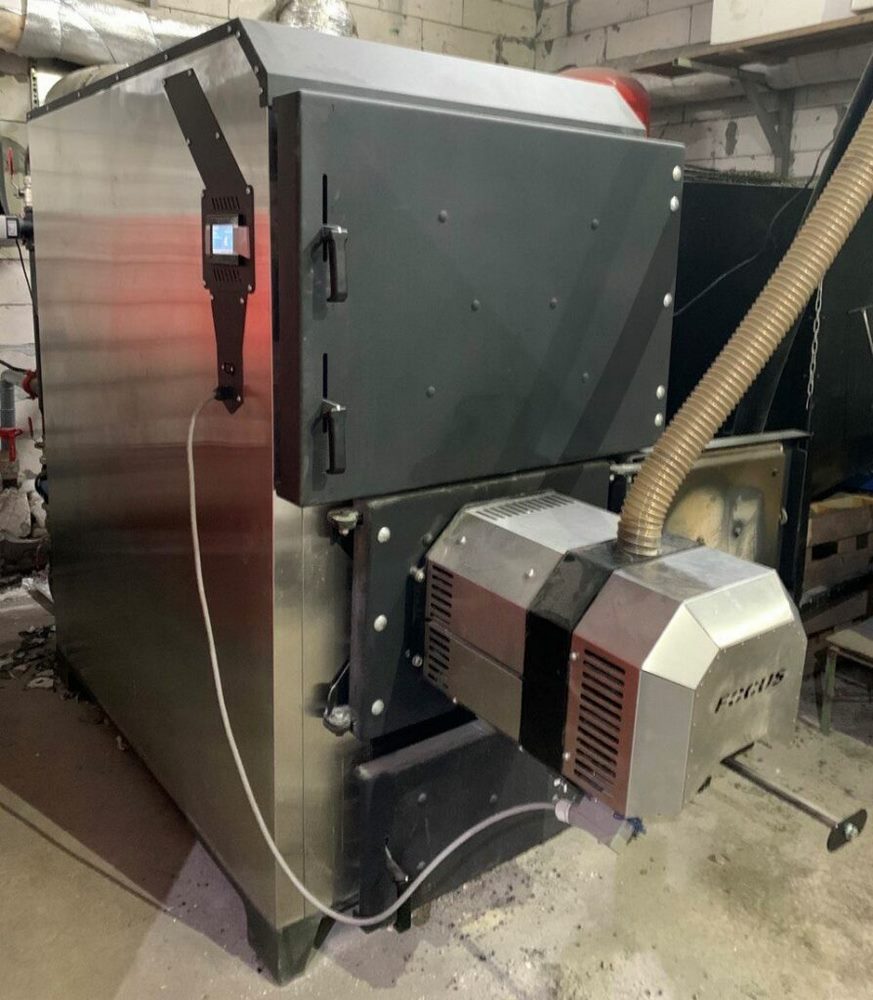

Котел ФОКУС с установленной пеллетной горелкой

Теплообменный контур

Для аккумулирования тепла большого объема горячего воздуха специалисты компании ФОКУС разработали специальный развитый конвективный теплообменник, который успешно отбирает тепло при разных режимах работы. Их предусмотрено два: на пеллетах при подключении пеллетной горелки ФОКУС и на твердом топливе – дровах, угле и брикетах.

Твердотопливный котел ФОКУС имеет комбинированный теплообменник. Он сочетает особенности пластинчатого теплообменника, в том числе, использующегося в качестве конструкционного зольного фильтра. Основная конвекция обеспечивается горизонтальным жаротрубным теплообменником в верхней части камеры котла, как наиболее эффективным и используемым в пеллетных котлах и горелках.

Жаростойкий теплообменный контур котла без турбулизаторов в процессе производства

Безсварные детали
Безсварные детали

Подача воздуха в камеру сгорания регулируется с помощью вентилятора. Подразумевается, что движение газа, наблюдающееся при работе факельных горелок, достаточно интенсивное для теплообмена.

Очистка от золы

По желанию покупателя и при условии работы котла на древесных пеллетах с сертификатом производитель устанавливает турбулизаторы. Обычная конфигурация их не предусматривает. При использовании зольной пеллеты они быстро задуваются золой и затрудняют работу котла.

Твердотопливные котлы ФОКУС являются оборудованием с ручной очисткой от золы. Ее рекомендуется проводить с периодичностью 7-30 дней с помощью обычного металлического ерша. Простой доступ к жаротрубному теплообменнику обеспечивается с помощью отдельной верхней дверцы. При этом конструкция и термодинамические условия котла производителем делались так, чтобы обеспечить на минимальный выброс золы.

Пеллетные горелки ФОКУС в зависимости от модели могут иметь ручную, полуавтоматическую и автоматическую очистку. Котел ФОКУС предусматривает установку емкости для автосборщика золы.

Дожиг пиролизных газов

Для полноценного дожига пиролизных газов, выделяющихся при нагреве древесины и брикетов, используется классический подход:

  • воздух, который подается в топку котла, разделяется на два типа:
    • первичный, подаваемый под колосники для тления топлива;
    • вторичный, который подается над топливом. Для дожига пиролизных газов и максимального снижения эффекта недожига, проявляющегося дымлением;
  • автоматика котла и пеллетной горелки управляется раздельно. Что позволяет учесть широкий диапазон режимов работы оборудования и допустимых настроек.

Этот подход применим особенно при использовании для отопления проблемных сортов угля марки ДГ. При необходимости и наличии потребности у заказчика производственная компания ФОКУС может разработать проекты индивидуальных котельных. Они будут включать автоподачу другого твердого топлива в камеру сгорания. Это реализуемо на основе имеющегося оборудования.

Конструкционные особенности тведотопливного котла ФОКУС

В виду отсутствия специальных сортов котловой стали в Украине для сборки используется углеродистая сталь марки 092ГС. Эта особенность учитывается конструкционным решением и термодинамическим характеристиками, поддерживающими сбалансированную термическую нагрузку. Для себя стоит, чтобы определиться, сравнить обзор твердотопливных котлов ФОКУС с описанием продукции аналогичных производителей.



Демонстрация толщины внутренней обшивки котла
Демонстрация толщины внутренней обшивки котла

Котел ФОКУС с наружной обшивкой из нержавеющей стали

Особенности:

  • корпус котла производитель изготавливает из листов стали 4 мм. Внутренняя обшивка – из 6 мм, конструкция армирована (сталь 09Г2С). Боковые стенки при необходимости зашивают защитными пластинами нержавеющей стали;
  • учитывая особенности марки стали 092ГС и эксплуатационные характеристики для продления работы котла используются цельнокроеные детали из листовой стали. С последующее сборкой с помощью винтовых соединении. При минимальном использовании сварных деталей;
  • сборка с максимальным количеством цельнокроеных и гнутых элементов дополняется применением переходников Victaulic. Они используются для безсварного соединения труб при компоновке многофункциональных котельных мощностью до 2,2 МВт;
  • для работы в классическом режиме котлы ФОКУС имеют камеру загрузки увеличенного объема. Эта особенность подразумевает повышенные термические нагрузки на дверцы. Чтобы этого избежать дверцы камеры сгорания, зольника и теплообменника термоизолированы. Они не нагреваются во время эксплуатации. Дверки с наружной стороны обрабатывают жаропрочной порошковой краской.

Термические нагрузки котла всегда находятся в безопасном диапазоне. Тем не менее, эксплуатация подразумевает соблюдение противопожарных норм. Это предполагает использование в обвязке контура котла группы безопасности, датчиков задымления. Также производитель устанавливает дешламаторы и другое специализированное оборудование.



Наружная обшивка котла ФОКУС после монтажа
Твердотопливный котел с пеллетной горелкой ФОКУС, укомплектованный соединениями Victaulic



Пример безсварных викталитических соединений
Пример безсварных викталитических соединений



Эти особенности позволяют относить твердотопливные котлы ФОКУС к премиальному котельному оборудованию. Прежде всего, отвечающему экологическим требованиям при работе с зольным топливом. Оборудование производитель реализует в Украине и странах Таможенного союза. В виду ограничений по использованию высокозольных гранул на территории ЕС. Предлагается украинским покупателям по доступной стоимости.

На что нужно обращать внимание при покупке пеллетного котла

Покупатели, выбирающие пеллетные котлы ФОКУС, страхуют себя от перегрева отопительного оборудования. Также они себя обезопасят от неправильного подбора горелки и несоответствия конструкции имеющегося котла. При покупке пеллетной горелки и переходе на пеллеты с минимальными затратами нужно учитывать:

  • насколько эффективная конвекция теплообменника;
  • достаточно ли места под золу;
  • имеется ли место в топке для раскрытия пеллетнго факела.

Если это не учтено, то пользователь будет наблюдать эффект перегрева (на фото). Такой эффект будет появляться при малейшем засорении теплообменника.

Признаки перегрева оборудования
Признаки перегрева оборудования
